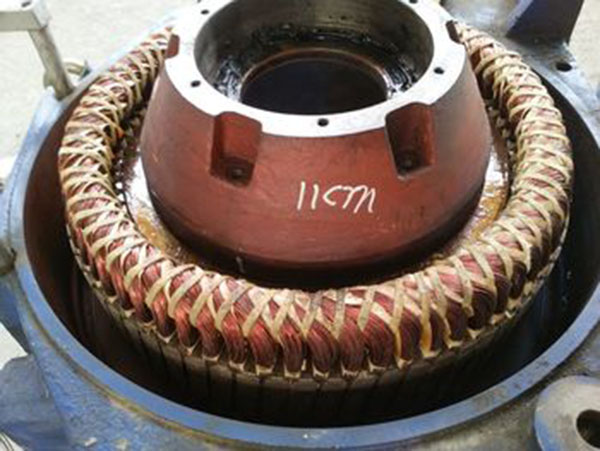

高壓電機繞組線徑的替代原則

我曾在西安西瑪電機當過電工，修了5年電機，并獲得了一些高壓電機繞組線徑的替代實際操作經驗。現在我把它分享給大家，我希望這對你有點幫助。


今天我將首先討論更換高壓電機的導線直徑。特別是對于剛進入這個行業的新手來說，收益會更大。

鋼絲直徑替代的原理是高壓電機中插槽的導線保持不變。

第一種方法是更改并聯導線的數量，其他所有方法保持不變。首先計算混凝土的橫截面積一根線，然后除以2。兩條平行導線的直徑可根據獲得的面積計算。如果如果一根導線較大，可以將其除以3或4來計算3條平行導線或4條平行導線的直徑。

第二種方法是改變導線的并聯支路數，連接方法不變，公式為N2=a2/a1 N1，其中N2為新線圈匝數，a2為新并聯支路數，a1為電路的舊并聯支路數，N1為舊繞組線圈匝數。例如，你得到一個4千瓦的電機，角連接，電線直徑1.06毫米，每個插槽46圈，1個電路。現在使用雙向角連接方法。根據上述公式，新線圈匝數為N2=2/1?46=92圈。原則上，管道的橫截面積每個插槽保持不變。因此，可以使用直徑為0.75 mm、92圈、雙向角連接的導線代替直徑為1.06 mm、46圈、單向角連接的導線，并且更換后電機性能保持不變。

第三種方法是改變電機的接線方式；H.沒有改變，只是改變了接線方法。如果電機的星形類型更改為角度連接，則新線圈旋轉N2=√3N1，然后是根據原理，每個槽的線圈保持不變，新線圈的匝數和線徑足夠。如果電機的角度類型更改為星形，則可以使用公式N2=1/計算新線圈的圈數和線徑√3N1。

西安西瑪電機技術人員為大家列出的以上三種情況可以類比使用，如果有問題，請糾正。
